Этапы проверки частотного преобразователя

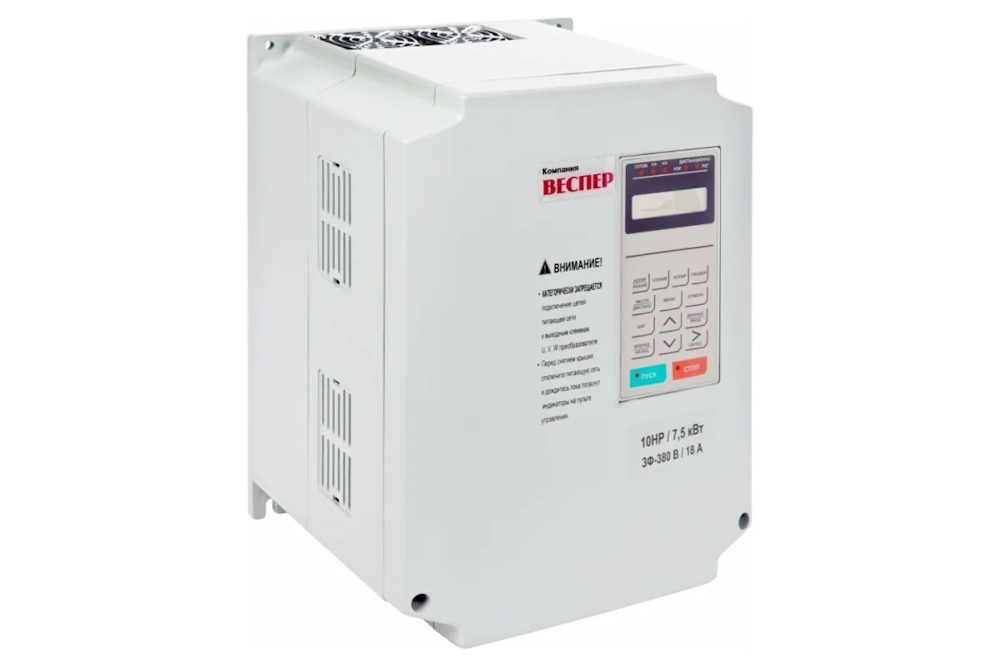

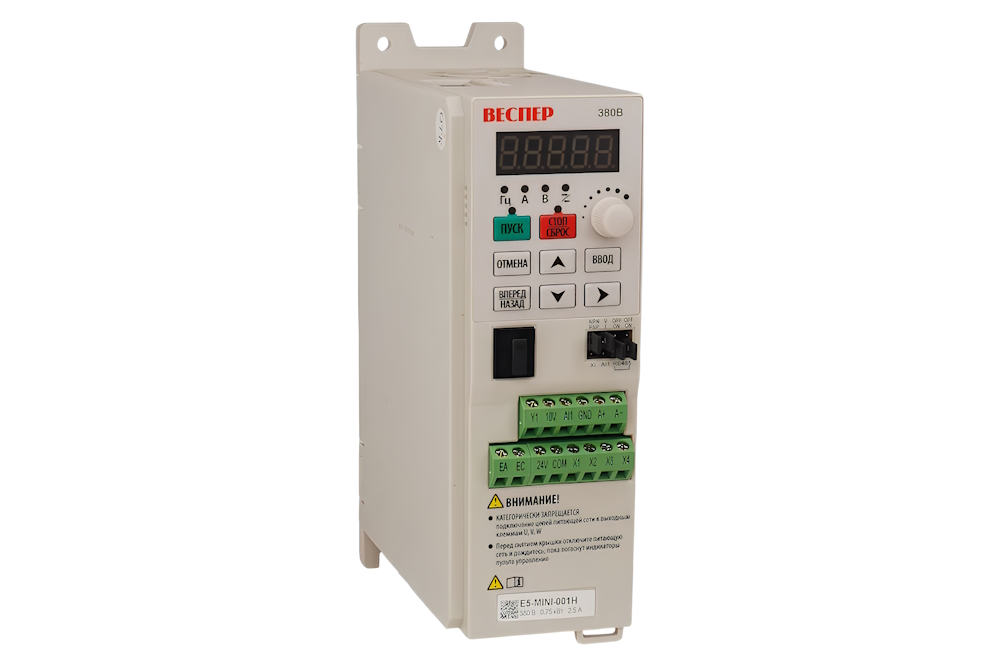

Частотный преобразователь – технологичный прибор для повышения эффективности работы электрических двигателей приводных механизмов. Но даже самое надежное оборудование перед включением в работу требует внимательной проверки. Стоит подробнее рассмотреть, в каких целях проводится предпусковой контроль частотников, изучить содержание проверочных мероприятий для объективной оценки технического состояния, готовности к запуску.
Задачи проверки
Преобразователи частоты перед запуском важно оценить на предмет безопасности, целостности конструкции и корректности функционирования. В рамках выполнения этих задач важно обеспечить достижение следующих целей:
- подтвердить безопасность применения, чтобы предупредить несчастные случаи для персонала при эксплуатации и обслуживании оборудования;
- оценить готовность внешней инфраструктуры для недопущения стартовых перегрузок;
- проверить внешние условия работы на соответствие штатным параметрам устройства по влажности, запыленности воздуха, температуре окружающей среды;
- настроить рабочие характеристики, с учетом технологического регламента для соответствующего механизма;
- верифицировать логику управления, обеспечив корректность исполнения команд;
- оценить надежность срабатывания средств защиты электрооборудования;
- убедиться в совместимости прибора с механической частью.
Контрольные задачи можно разделить на блоки оценки безопасности, сохранности оборудования и корректности технологического процесса. Проверку нужно выполнять при первичном вводе нового оборудования в эксплуатацию или запуске устройства после ремонта.
Содержание контрольных мероприятий
Общий комплекс проверок состоит из следующих этапов:
- внешнего осмотра частотника и приводного механизма;
- рабочего тестирования электрооборудования;
- оценки технического состояния выпрямляющего блока на входе;
- контроля диодного моста на выходе.
Далее детально рассмотрен каждый из перечисленных этапов.
Особенности внешнего осмотра
Первым делом частотный преобразователь нужно внимательно осмотреть для исключения таких недостатков, препятствующих безопасной эксплуатации:
- визуально заметных повреждений корпуса – не допускаются трещины, сколы, деформация; ограждение выполнено из прочного металла или полимерных соединений; любой из перечисленных дефектов свидетельствует о серьезных механических воздействиях, которые могут привести к неисправностям электрических комплектующих;
- недостаточной надежности фиксации подключения проводов на клеммах, надежности соединительных узлов; неплотный контакт грозит усилением вибрации, перегревом электрических элементов;
- плохого состояния контактов – важно убедиться, что проводники не окислены, отсутствует коррозия, препятствующая нормальной проводимости тока;
- износа вентиляторов охлаждения – оценивают, насколько свободно вращается крыльчатка, проверяют на отсутствие люфта, деформации элементов, других поломок;
- нарушения целостности, кондиций термопасты; если состав высох, потребуется замена, чтобы восстановить исходную теплопроводность;
- дефектов электронных компонентов схемы – проверяют на предмет видимых повреждений (подгоревших узлов, вздувшихся конденсаторов и пр.).
При внимательном осмотре необходим демонтаж корпуса прибора, чтобы обеспечить доступ к внутренней электронике. Перед тем как переходить к следующему этапу, важно устранить недостатки, выявленные в ходе визуального контроля оборудования.
Опробование под нагрузкой
На следующем этапе частотник проверяют в работе. Действуют по такому алгоритму:
- включают питание на непродолжительное время, для оценки корректности подачи нагрузки через контакты, съема показаний датчиков;
- оценивают отзывчивость органов управления, правильность отображения данных на дисплее при вводе;
- определяют исправность устройства – не допускается вибрация, повышенный уровень шума, перегрев узлов;
- проверяют, насколько корректно преобразователь частоты срабатывает при переключениях на разные режимы работы.
Для получения предельно точных результатов, предупреждения аварийного выхода электрооборудования из строя, нагрузку следует подавать постепенно. При таком подходе оператор успеет среагировать на внештатную ситуацию. Если функционал модели включает автоматическую диагностику, эту опцию активируют, чтобы автоматика помогла в диагностике прибора для выявления скрытых дефектов.
Как проверяют входной диодный мост?

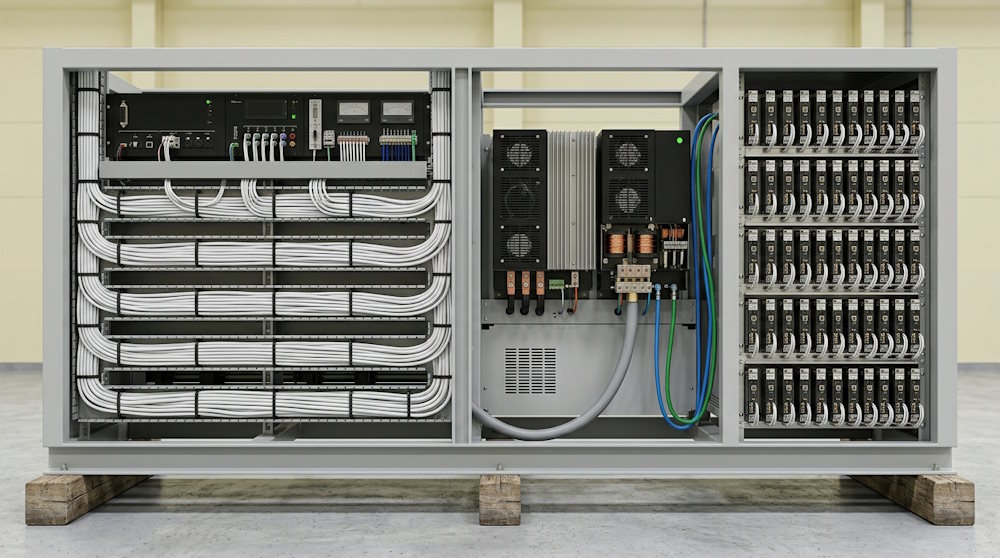

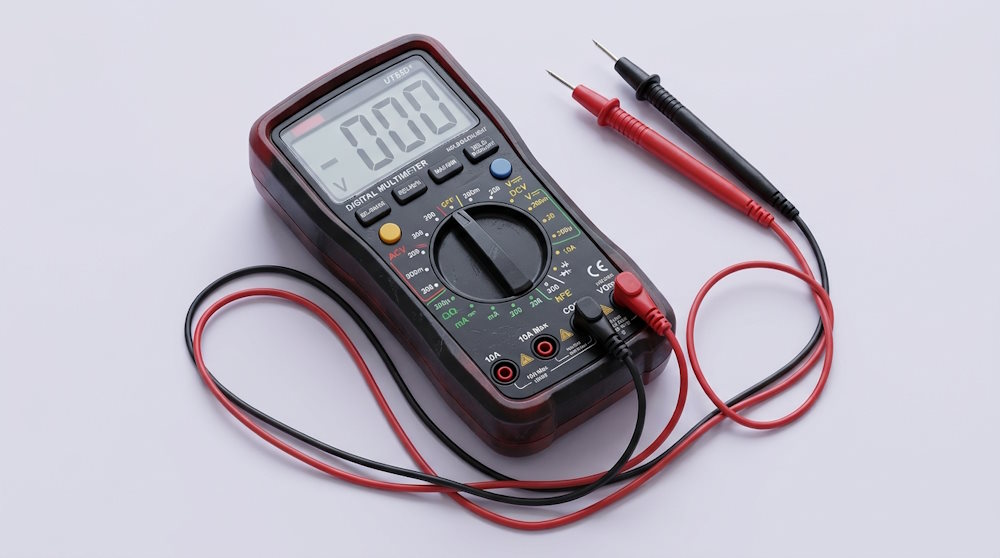

Для диагностики выпрямляющего блока на входе пользуются стандартным мультиметром. Проверку проводят следующим образом:
- щуп с черной изоляцией соединяют с плюсовой клеммой на подключении частотника, с красной – прикладывают к контакту «R»; напряжение должно снизиться до 0,5 В;
- аналогичным способом диагностируют устройство на клеммах «S» и «Т»; уровень напряжения также должен оставаться на отметке 0,5 В;
- переставляют щупы наоборот, выполняют аналогичные действия; контрольный прибор должен показывать отсутствие нагрузки;
- ставят красный щуп на минусовый контакт; проверяют клеммы «R», «S» и «Т»; переставив щупы, проводят аналогичную проверку.
Если диагностика выдаст результаты, отличные от указанных, потребуется проверка отдельных диодов моста для выявления и замены неисправных элементов.
Диагностика моста на выходе
Не менее важно убедиться в исправности элементов выходного моста. Диагностику выполняют в таком порядке:
- черный щуп соединяют с плюсовым контактом, а красный поочередно прикладывают к клеммам «U», «V» и «W»; показатель напряжения должен упасть до 0,5 В;
- изменяют позицию, диагностируют контакты «R», «S» и «Т» черным щупом; при исправности частотного преобразователя мультиметр показывает отсутствие протекания тока;
- остальные транзисторы оценивают по такой же схеме, изменив положение щупов.
По результатам проверки предпринимают необходимые действия для устранения дефектов.
Заключение
Внимательная проверка преобразователя частоты перед вводом в эксплуатацию предупредит серьезные проблемы, минимизирует риски для безопасности людей. Для объективности контроля предварительно стоит внимательно изучить техническую документацию на ЧП соответствующей модели от производителя.
